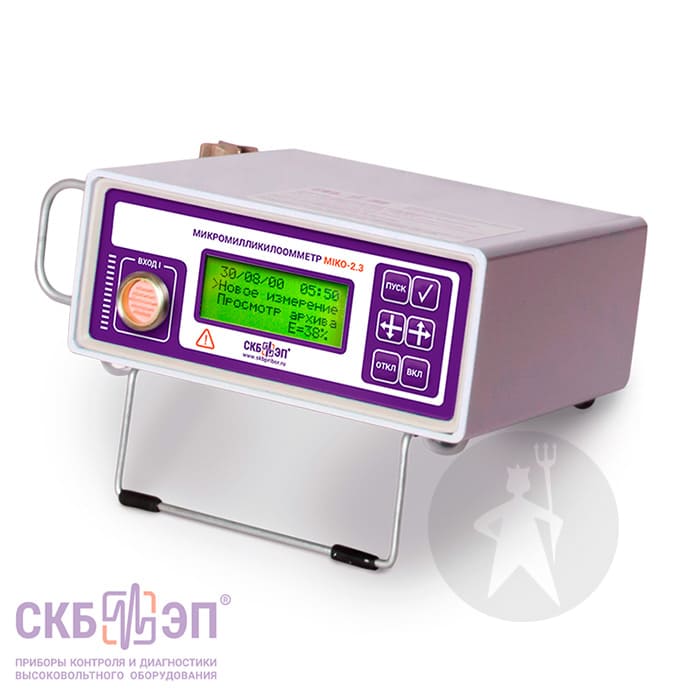

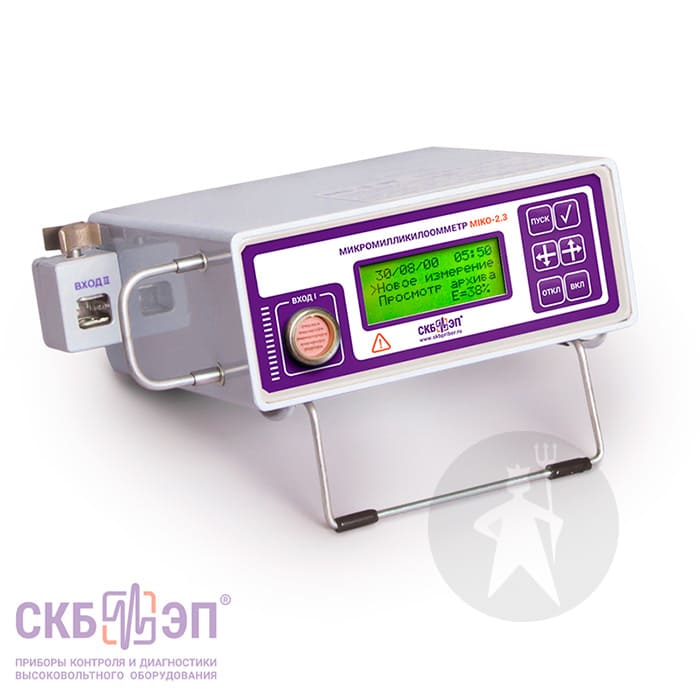

Микромилликилоомметр МИКО-2.3
Цена по запросу
Производитель: СКБ ЭП

МИКО-2.3

Микромилликилоомметр

МИКО-2.3 является портативной мини-лабораторией, которая предназначена для измерения электрического сопротивления постоянному току и температуры различных частей электрооборудования,  т.к. заключает в себя 4 прибора (режима): микроомметр, миллиомметр, килоомметр и термометр.

4 прибора в одном корпусе: микроомметр, миллиомметр, килоомметр и термометр

МИКО-2.3 является портативной мини-лабораторией, которая предназначена для измерения электрического сопротивления постоянному току и температуры различных частей электрооборудования,  т.к. заключает в себя 4 прибора (режима): микроомметр, миллиомметр, килоомметр и термометр.

Поставляется совместно с источником питания, кабелем USB и сопроводительной документацией (паспорт).

Охват всех задач измерения электрического сопротивления в электрооборудовании

Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3 (подробнее об областях применения прибора см. здесь).

Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 Ω ÷ 105 Ω, а диапазон силы измерительных токов – от 10-3 до 600 А и более. Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр, а это значит, что Пользователю необходимо иметь в своём арсенале от 3 до 4 приборов, что не всегда удобно и выгодно. Ведь увеличение числа приборов - увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.

Режим микроомметр для измерения переходного сопротивлений на самом большом токе до 1000А в диапазоне 1 μΩ ÷ 0,1 Ω

Режим микроомметр предназначен для измерения переходных сопротивлений в диапазоне 1 μΩ ÷ 0,1 Ω любых коммутационных аппаратов, а также разборных и неразборных контактных соединений.

Кроме того, данный режим позволяет учитывать особенности измерения с учетом трансформаторов тока (ТТ) в измерительной цепи:

  • подрежим "ТТ-есть";
  • подрежим "ТТ-нет";
  • подрежим ТТ-есть, Тмакс.

Но основные требования к микроомметрам – это всё же обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2,7 кг выдает ток до 1000А*, а также работает от конденсаторной батареи.

В режиме микроомметра прибор имеет архив для сохранения 62 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.

Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".

* Примечание: Максимальный выдаваемый ток прибора в 1000А возможен при максимальном заряде аккумулятора и сопротивлении до 100 μΩ, метрологические характеристики подтверждены на токе до 900А.

Режим миллиомметр для измерения сопротивлений постоянному току в диапазоне 100 μΩ ÷ 1 kΩ

Режим миллиомметр предназначен для измерения электрического сопротивления постоянному току в диапазоне 100 μΩ ÷ 1 kΩ в цепях, содержащих индуктивность (трансформаторы, электромагниты, электродвигатели и т.п.).

Кроме того, здесь предусмотрено 2 подрежима измерений - измерение сопротивления одиночной и трехфазной обмотки, что позволяет провести автоматические пересчеты.

МИКО-2.3 проводит автоматические пересчеты результатов измерений сопротивлений трехфазной обмотки и выводит следующие данные:

  • расчет относительных отклонений сопротивлений линейных обмоток между собой;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
  • пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

В режиме миллиомметра прибор имеет архив для сохранения 63 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.

Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".

Режим килоомметр для измерения сопротивлений в диапазоне 0,1 kΩ ÷ 300 kΩ

Режим килоомметр предназначен для измерения сопротивлений балластных, шунтирующих, добавочных и иных резисторов с наведённым напряжением до 5 кВ, а также и без наведённого напряжения в в диапазоне 0,1 kΩ ÷ 300 kΩ.

Режим термометр для измерения температуры разных сред в диапазоне -20°С ÷ +120°С

Режим термометр предназначен для измерения температуры масла, воды, воздуха и других неагрессивных сред в диапазоне -20°С ÷ +120°С.

Автоматическая самонастройка к измеряемому объекту

Идентификация каждого из четырёх режимов происходит автоматически при подключении соответствующего измерительного кабеля.

Автономность аккумулятора, малые габариты и вес

Совокупность функциональных и массогабаритных параметров (200х151х68 мм, 2,7 кг) выводит МИКО-2.3 на лидирующие позиции, а вышеуказанные особенности и автономное питание обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха.

Способность МИКО-2.3 выдавать ток до 1000А* обусловлена работой от конденсаторной батареи. Наличие конденсаторной батареи обеспечивает полную зарядку прибора с 0% до 100% за 5 мин! Но в некоторых режимах работы прибора происходит и быстрая разрядка, что определяет зависимость МИКО-2.3 от наличия электросети.

Чтобы устранить такой нюанс компания СКБ ЭП разработала внешний аккумулятор современного литий-ионного типа, который получил условное обозначение – power bank. Основная задача power bank для МИКО-2.3 – поддерживать заряд встроенной конденсаторной батареи для увеличения времени работы прибора и количества измерений без подключения к сети – подробнее по ссылке.

Особенно это актуально для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.

* Примечание: Максимальный выдаваемый ток прибора в 1000А возможен при максимальном заряде аккумулятора и сопротивлении до 100 μΩ, метрологические характеристики подтверждены на токе до 900А.

Вариативная комплектация прибора

Одна из особенностей некоторых кабелей МИКО-2.3 это зажим типа "крокодил + струбцина" – это уникальная конструкция, которая не имеет аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

Пожалуй, только у МИКО-2.3 представлен такой большой выбор измерительных кабелей с различными конструктивными особенностями, которые учитывают режим работы прибора, объекты диагностики, а также удобство эксплуатации и крепления:

  • Измерительные кабели для режима микроомметр с зажимом типа "крокодил+струбцина" на ток до 1000 А, 900 А, 500 А и 200 А различной длины и веса;
  • Измерительный кабель для режима микроомметр с двумя игольчатыми контактами;
  • Измерительный кабель для режима микроомметр с одним игольчатым зажимом и одним "крокодил+струбцина";
  • Измерительные кабели для режима миллиомметр с зажимами типа "крокодил+струбцина" или просто "крокодил" для трансформаторов до 500кВ различной длины;

Измерительные кабели для режима килоомметр с зажимами типа "крокодил+струбцина" различной длины.

Разрешающая способность

0,1 μΩ

Количество цифр на выходе результата измерения

4

РЕЖИМ МИКРООММЕТР:



Диапазон сопротивления

1 μΩ ÷ 0,1 Ω

Точность

±0,2 %

Сила измерительного тока

10 ÷ 1 000 А
Максимальный выдаваемый ток прибора в 1000А возможен при максимальном заряде аккумулятора и сопротивлении до 100 μΩ, метрологические характеристики подтверждены на токе до 900А

Время одного измерения:
подрежим "ТТ-нет"
подрежим "ТТ-есть"
подрежим "ТТ-есть", "Тmax"


< 2 с
< 30 с
< 20 с

РЕЖИМ МИЛЛИОММЕТР:



Диапазон сопротивления

100 μΩ ÷ 1 kΩ

Точность

±0,2 %

Сила измерительного тока

0,5 ÷ 5 А

Время одного измерения

от 10 до 900 с

РЕЖИМ КИЛООММЕТР:



Диапазон сопротивления

0,1 kΩ ÷ 300 kΩ

Точность

±0,5 %

Время одного измерения

< 3 с

РЕЖИМ ТЕРМОМЕТР:



Диапазон измерений температуры

от -20 °C до +120 °C

Точность

±1,0 °C

Питание (встроенная батарея)

Конденсаторная

Время заряда аккумулятора

5 мин

Питание (Power bank)

литий-ионная

Время заряда ZU-2А (Power bank)

6 часов

Время работы от ZU-2А (Power bank) в режиме миллиомметр

2,5 часа

Количество измерений при питании от от 3У-2А (Power bank) в режиме микроомметр

400 шт

Встроенная память

100 измерений

Связь с ПК

RS-232 и USB
(при использовании переходника)

Дисплей

Буквенно-цифровой,
6х2,5 см

Потребляемая мощность

< 60 Вт

Питание (сетевое напряжение)

~ 100-242 В, 47-63 Гц
— 100-300 В

Габариты

200х151х68 мм

Масса прибора

2,7 кг

Защита от окружающей среды

IP20

Диапазон температуры при работе с прибором

от -20 °C до +40 °C

Гарантийный период

13 месяцев

Межповерочный период

1 год

Межкалибровочный период

1 год

Язык интерфейса и руководства пользователя

Русский / Английский

Базовая комплектация:

Измерительный блок МИКО-2.3 025.01.00.000

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, подставка для прибора.

Зарядное устройство 3У-1А 023.20.00.000

Для подзаряда встроенной конденсаторной батареи прибора во время измерения сопротивления на электрооборудовании.

Кабель измерительный микроомметра К162 023.02.00.000-01

Кабель с зажимом типа «струбцина» с захватом до 80 мм, из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток 900А. Длина 2,3 м + 1,1 м. Вес 2.12 кг.

Потенциальный пружинный контакт (черный и красный) 023.21.00.000/-01

Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.

Потенциальный штыревой контакт (черный и красный) 023.22.00.000/-01

Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.

Кабель измерительный миллиомметра К233 023.07.00.000-02

Кабель измерительный с зажимом типа "крокодил" для силовых трансформаторов 110кВ и ниже; Используется при размещении прибора на крышке трансформатора. Длина 6,0м. + 2,0м. Зев 50 мм.

Кабель измерительный килоомметра К322 023.06.00.000-01

Кабель измерительный с зажимом типа "крокодил" для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения. Длина 3,4м.+ 2,1м. Зев 50 мм

Термометр с кабелем К411 023.08.00.000

Для измерения температуры масла, воды, воздуха. Длина 1,8 м.

Сетевой удлинитель 023.16.00.000

Для подключения зарядного устройства при размещении прибора на вводе высоковольтного выключателя.

Кабель RS-232 023.11.00.000

Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м.

Шунт 75ШСМ МЗ, 75-0,5

Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%.

Эквивалент нулевого сопротивления 023.15.00.000

Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

Сумка для переноски прибора 123.02.01.000

Удобная и износостойкая сумка, обеспечивающая дополнительную мобильность при эксплуатации прибора.

Сумка для комплекта кабелей 123.02.02.000

Удобная и износостойкая сумка для транспортировки кабелей и комплектующих.


Дополнительная комплектация (по заказу):

Зарядное устройство ZU-2А 025.21.00.000

Устройство выступает в качестве Power bank для поддержания заряда встроенной конденсаторной батареи прибора. Время поддержания заряда в режиме миллиомметр до 2,5 часов при непрерывном измерении, в режиме микроомметр не менее 400 измерений.

Кабель измерительный микроомметра К161 023.02.00. 000

Кабель с зажимом типа «струбцина» с захватом до 80 мм, из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 1000А. Длина 0,9м + 0,9 м. Вес 2,3 кг.

Кабель измерительный микроомметра К163 023.02.00.000-02

Измерительный кабель с зажимами типа "крокодил + струбцина". Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 500А. Длина 4,5 м. + 1,0 м. Вес 4,6 кг. Зев 30 мм.

Кабель измерительный микроомметра К164 023.02.00.000-03

Измерительный кабель с зажимами типа "крокодил + струбцина". Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 500А. Длина 3,8 м. + 1,7 м. Вес 4.62 кг. Зев 30 мм.

Кабель измерительный микроомметра К165 023.02.00.000-04

Измерительный кабель с зажимами типа "крокодил + струбцина". Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 500А. Длина 10,0 м. + 1,0 м. Вес 8,84 кг. Зев 30 мм.

Кабель измерительный микроомметра К151 023.03.00.000

Измерительный кабель с зажимом типа "крокодил". Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 200А. Длина 0,9 м + 0,9 м. Вес 1 кг. Зев до 50 мм.

Кабель измерительный микроомметра К152 023.03.00.000-01

Измерительный кабель с зажимом типа «крокодил» с зевом до 50 мм. В каждом зажиме имеется гнездо для подключения потенциального провода 023.21.00.000/-01. Ток до 200А. Длина 2,2 м + 1,1 м. Вес 1,78 кг.

Кабель измерительный микроомметра К153 023.03.02.000

Измерительный кабель с зажимами типа "крокодил + струбцина". Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Ток до 200А. Длина 5,0м. + 5,0м. Зев 30 мм. Вес 1.78 кг

Кабель измерительный микроомметра с контактами К121 023.09.00.000

Со сменными щупами и малыми зажимами "крокодил". Применяется только вместе с одним из кабелей К161÷К165 для измерения сопротивления на любом участке между точками присоединения зажимов "крокодил + струбцина". Длина 1,8м. + 1,8м.

Кабель измерительный микроомметра с контактами К154 023.05.00.000

С двумя игольчатыми контактами. Потенциальный контакт подпружинен. Применяется при невозможности присоединения к объекту кабелями с зажимами «крокодил + струбцина». Удобен для работы вдвоем. Длина 1,1м. + 1,9м.

Кабель измерительный микроомметра с контактами К155 023.13.00. 000

Кабель измерительный с зажимом типа «крокодил» с зевом до 50 мм и с потенциальным подпружиненным контактом, подходит для измерения электрического сопротивления в местах с затрудненным доступом. В зажиме имеется гнездо для подключения потенциального провода 023.21.00.000/-01. Ток до 200А. Длина 2,3 м (крокодил) + 0,9 м (подпружиненный контакт). Вес 1,34 кг.

Кабель измерительный миллиомметра К236 023.07.00.000-04

Измерительный кабель с зажимами типа "крокодил + струбцина" для силовых трансформаторов 110кВ и ниже; Используется при размещении прибора на земле. Зев до 30мм. Длина 9м. + 9м.

Кабель измерительный миллиомметра К238 023.07.00.000-06

Кабель измерительный для силовых трансформаторов 500кВ и ниже; Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 37мм. Зев до 50мм. Длина 6,5м. + 6,5м.

Кабель измерительный миллиомметра К239 023.25.00.000

Кабель измерительный для силовых трансформаторов 500кВ и ниже; Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 80мм. Зев до 70мм. Длина 6,5м. + 6,5м.

Удлинитель к миллиомметрам К240 023.24.00.000

Удлинитель для совместной эксплуатации с измерительными кабелями К238 и К239. В случае размещения МИКО-2.3 на земле (длина 8,5 м.).

Кабель измерительный миллиомметра К235 023.23.00.000

Кабель измерительный для электродвигателей, электромагнитов, трансформаторов тока и др. Длина 3,0 м. Вес 0,44 кг. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (длина 30мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25мм (4 шт.).

Кабель измерительный килоомметра К321 023.06.00.000

Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения. Длина 0,8м. + 0,8м. Зев до 30 мм.

Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);

- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);

- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м);

 При работе с МИКО-2.3 и штангой-манипулятор рекомендуем использовать кабели:

- Кабель микроомметра СКБ 023.03.00.000 К151;

- Кабель микроомметра СКБ 023.03.00.000-01 К152;

- Кабель килоомметра СКБ 023.06.00.000-01 К322;

- Кабель миллиомметра СКБ 023.07.00.000-01 К232;

- Кабель миллиомметра СКБ 023.07.00.000-02 К233;

 - Кабель миллиомметра СКБ 023.07.00.000-06 К238;

- Кабель миллиомметра СКБ 023.25.00.000 К239;
