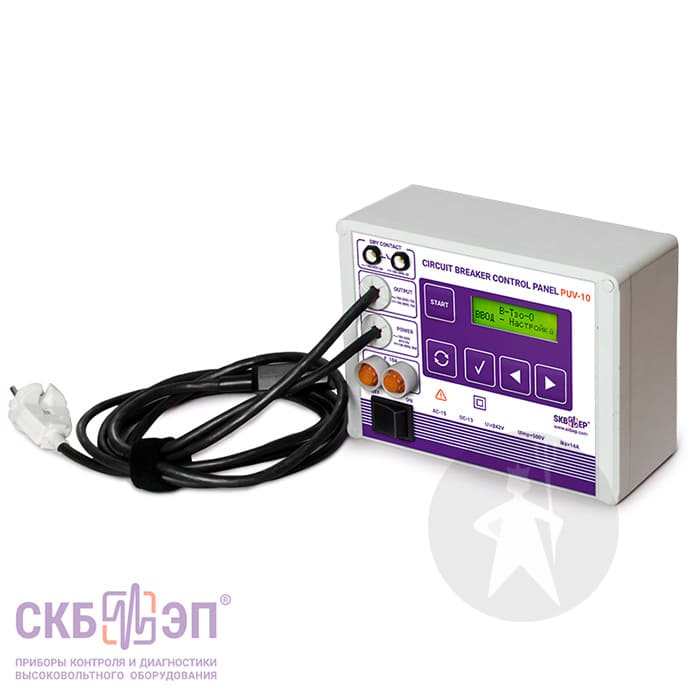

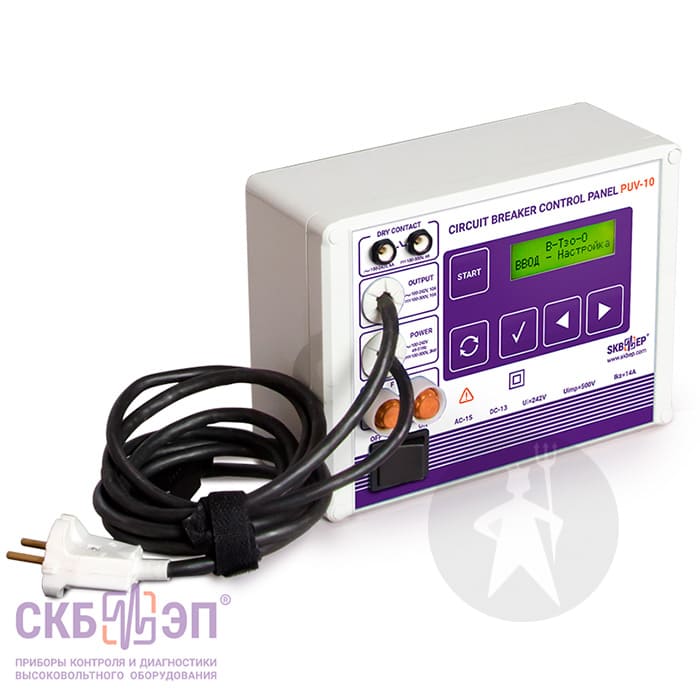

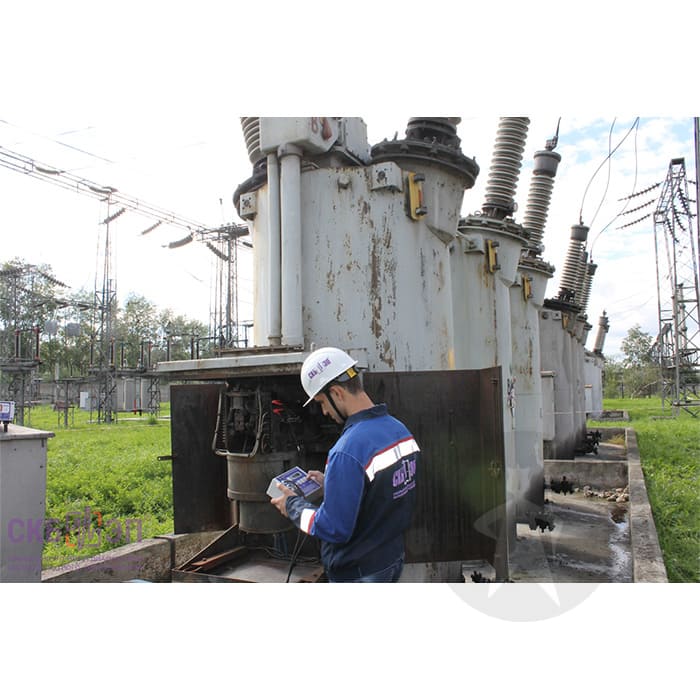

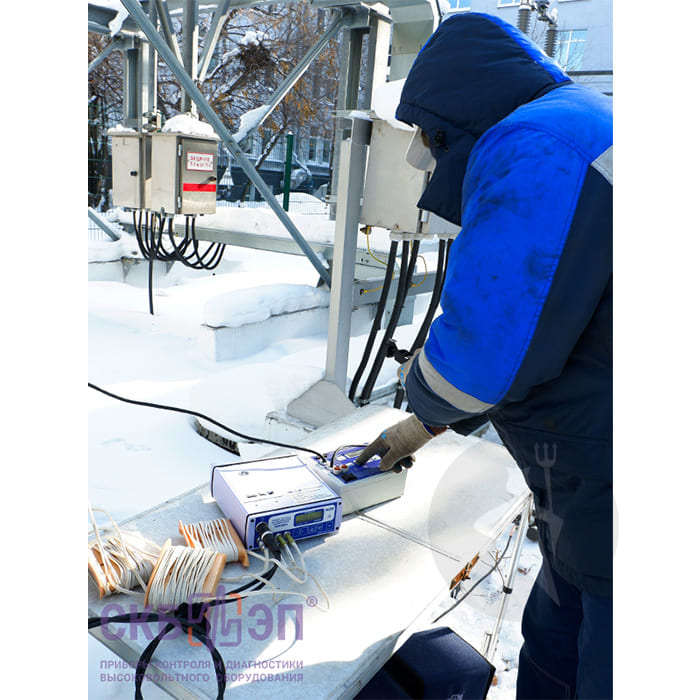

ПУВ-10
Пульт управления приводом высоковольтного выключателя
ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта.
Пульт управления приводами высоковольтных выключателей постоянного и переменного тока
ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта.
Пульт предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения.
ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.
Питание пульта осуществляется от того же напряжения, которое коммутируется его ключами со входа на оба выхода. Благодаря этому отпадает необходимость во втором источнике напряжения, а специально разработанный блок питания пульта с очень широким диапазоном питающих напряжений позволяет снизить нижний предел коммутируемого напряжения до 50В постоянного и 45В переменного
Максимальный рабочий ток до 10А
При работе вход пульта подключается к сети питания выключателей, выход "Откл." – к катушке электромагнита отключения, выход "Вкл." – к катушке электромагнита включения или контактора, выход "Общ." – к общей точке соединения катушек в соответствии со схемой (указанной выше).
При оценке правильности функционирования блокировочных контактов выходы "Откл." и "Вкл." присоединяются к катушкам не непосредственно, а через соответствующие блокировочные контакты.
Проверка работоспособности в простых операциях
- операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
- операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.
Проверка работоспособности в сложных циклах и испытания многократными опробованиями
- цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
- цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
- цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо.
Проверка работоспособности в сложных циклах и испытания многократными опробованиями являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно СТО 34.01-23.1-001-2017 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые, вакуумные, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных.
Синхронизация работы пульта с другими приборами производства СКБ ЭП

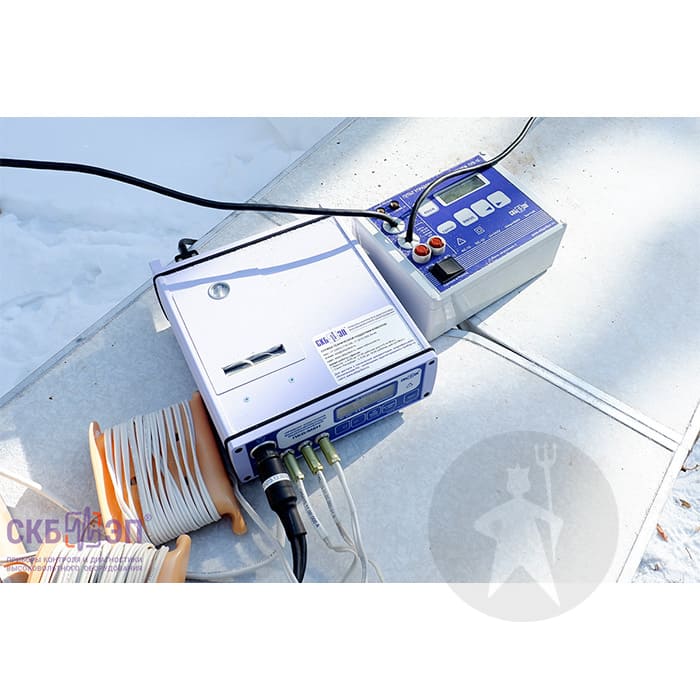

ПУВ-10 рекомендован к совместному применению с прибором контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации) для управления приводом выключателя (задание сложных и простых циклов) постоянного и переменного тока.
Осциллографирование и регистрацию характеристик выключателя ПКВ/М6Н выполняет самостоятельно.
Дополнительная функция ПУВ-10
Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.
На иллюстрации выше, в качестве примера, показано подключение к пульту сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала при контроле воздушных выключателей.
Высокий уровень безопасности при эксплуатации
Обеспечивается специальной конструкцией силовых модулей, защитой от неправильного подключения и защитой от превышения тока нагрузки.
Проведение испытаний в несколько шагов
Пользователю необходимо лишь вызвать требуемый цикл на жидкокристаллический индикатор посредством кнопок и задать длительности операций В и О и пауз в цикле.
Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла.
Набранные один раз длительности далее сохраняются в энергонезависимой памяти, что существенно упрощает дальнейшее пользование пультом.
Эксплуатация в любых погодных условия
Диапазон температуры эксплуатации пульта от -20 °С до +35 °С позволяет работать с устройством в разных погодных условиях.
|
Максимальный коммутируемый ток |
10 А |
|
Максимальная коммутируемая мощность |
при постоянном токе 3,0 кВт |
|
Порог срабатывания защиты от токов короткого замыкания |
16 А ÷ 18 А |
|
Запрограммированные операции и циклы |
О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О |
|
Потребляемая мощность |
< 15 Вт |
|
Питание (сетевое напряжение) |
~100 ÷ 242 В, 49,5–50,5 Гц |
|
Габариты |
80х200х150 мм |
|
Масса комплекта |
1,7 кг |
|
Защита от окружающей среды |
IP20 |
|
Диапазон температуры при работе с прибором |
от -20 °C до +35 °C |
|
Гарантийный период |
13 месяцев |
|
Межкалибровочный период |
3 года |
|
Язык интерфейса и руководства пользователя |
Русский |
Базовая комплектация:
|
Пульт ПУВ-10 016.00.00.000 |
Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
|
Переходник 016.05.00.000 |
Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А. Длина 0,3 м. |
|
Удлинитель 016.06.00.000 |
Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция. Длина 2м. |
|
Наконечники под винт М5 (3 шт.) 021.26.00.003 |
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. |
|
Предохранители ВП2Б-1В-10А (2 шт.) |
Для защиты источника питания. |
|
Сумка для переноски прибора 116.01.00.000 |
Для удобной переноски кабелей и прибора. |
