Трансформаторная электротехническая лаборатория
Передвижная электротехническая лаборатория для диагностики трансформаторов и подстанционного оборудования.
Мобильная трансформаторная электротехническая лаборатория «ДЕЛЬТА» (ЭТЛ) разработана в рамках стратегического партнерства ООО «СЕБА ИНЖИНИРИНГ» и ООО «Димрус». ЭТЛ представляет собой высокотехнологичный автоматизированный комплекс для проведения испытаний и измерений параметров силовых трансформаторов и подстанционного оборудования согласно действующим нормам, который дополнен диагностическим оборудованием для раннего выявления дефектов изоляции и конструкционных элементов силовых трансформаторов.
Целью интеграции оборудования в единый аппаратно-программный комплекс стало создание универсальной системы, способной оценивать техническое состояние трансформаторов как в офлайн-режиме (при плановых отключениях), так и в процессе эксплуатации. Лаборатория позволяет реализовать стратегию обслуживания по фактическому техническому состоянию.
Для базовых испытаний изоляции и оценки её диэлектрических свойств в состав лаборатории интегрированы:

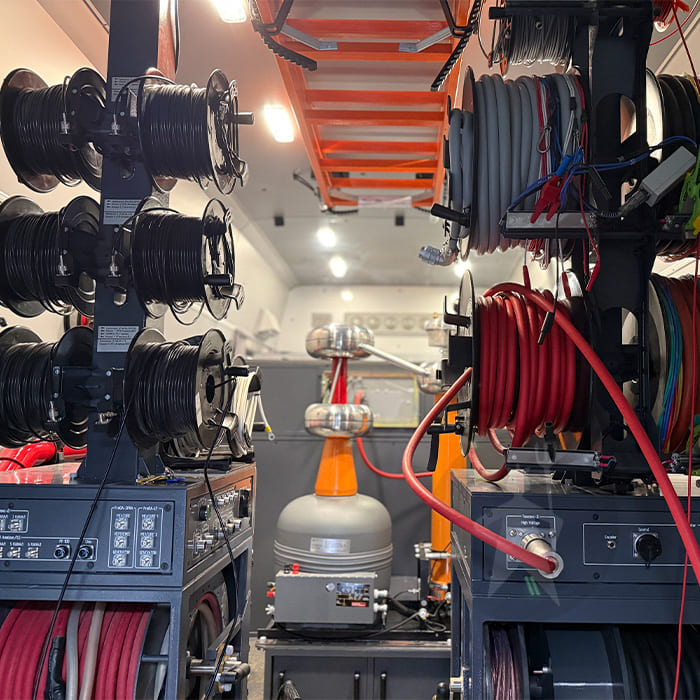

- Высоковольтная испытательная установка УИВ 100/20, обеспечивающая подачу переменного напряжения до 100 кВ при мощности 20 кВА.

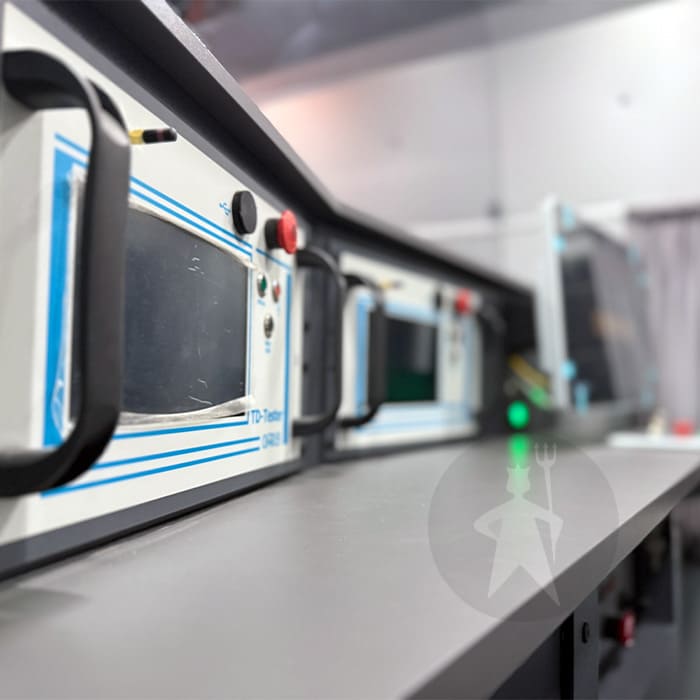

- «Сердцем» ЭТЛ является комбинированный прибор TD Tester, предназначенный для контроля параметров изоляции вводов и обмоток трансформатора, реализованы следующие режимы:
- Определение группы соединений обмоток коэффициента трансформации, определение сопротивления обмоток, размагничивание сердечника.
- Определение параметров схемы замещения силового трансформатора по режимам холостого хода и опытного короткого замыкания.
- Контроль нарушений геометрической формы обмоток по величине Zk и проведения FRSL теста.
- Контроль технического состояния устройства РПН силового трансформатора, включая DRM тест, выполняемый без вскрытия бака РПН.
- Контроль качества прессовки обмоток, определение технического состояния маслонасосов и вентиляторов, оценка целостности и состояния конструктивных элементов трансформатора по вибрационным параметрам.

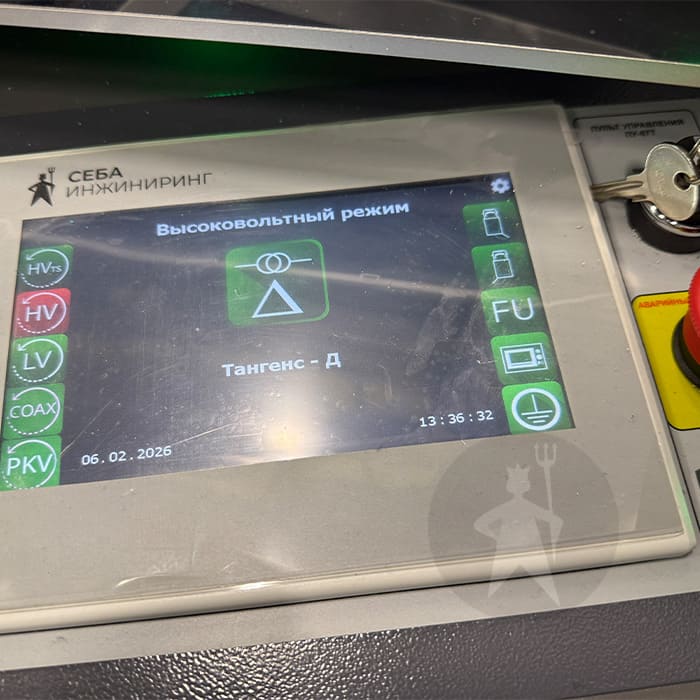

- Прибор Тангенс Д, предназначенный для контроля технического состояния высоковольтных вводов и обмоток трансформатора в котором реализованы следующие режимы:
- Определение величин тангенса угла потерь tgδ и емкости основной изоляции и изоляции вводов при приложении испытательного напряжения до 12 кВ с частотой 45 и 55 Гц (или других, по выбору пользователя), что позволяет отстраиваться от помех промышленной частоты.
- Измерение динамических сопротивлений изоляции R15, R60 и R600, связь между которыми определяется абсорбционными характеристиками изоляции ввода. На основании сравнительного анализа этих трех сопротивлений оцениваются влагосодержание и степень старения изоляции.
- Определение и анализ зависимости величины тангенса угла потерь в изоляции от частоты приложенного испытательного напряжения в диапазоне 15÷600 Гц. Тест позволяет выявить наличие частотной зависимости для активных потерь в изоляции (метод FRSL). Выявление повышенного влагосодержания в изоляции в этом методе производится сравнением параметров трех вводов трансформатора между собой.

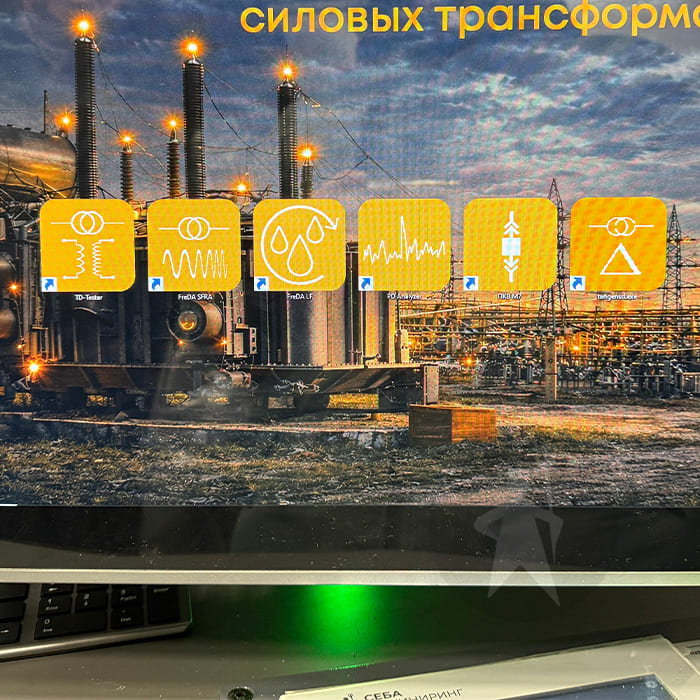

Для выявления дефектов на ранних стадиях используются системы экспертного класса - частотный анализ и расширенная диагностика по частичным разрядам и растворенным газам (FreDA, PD Analyzer, TDGM-7M)
- Прибор FreDA (Frequency Domain Analyzer), предназначенный для контроля параметров силового трансформатора, определяемых при приложении напряжения изменяемой частоты. Позволяет проводить измерения в широком диапазоне частот и работает в двух режимах:
- FDS – метод спектроскопии в частотной области, предназачен для определения влагосодержания в твердой изоляции обмоток трансформатора.
- SFRA – метод, предназначенный для выявления нарушений геометрической формы обмоток трансформатора, возникающих после протекания по ним сквозных токов короткого замыкания.
- Прибор PD Analyzer/3P: Трехфазная система регистрации и анализа частичных разрядов (ЧР). Позволяет обнаружить дефекты (например, в вводах или обмотках) без разборки оборудования.

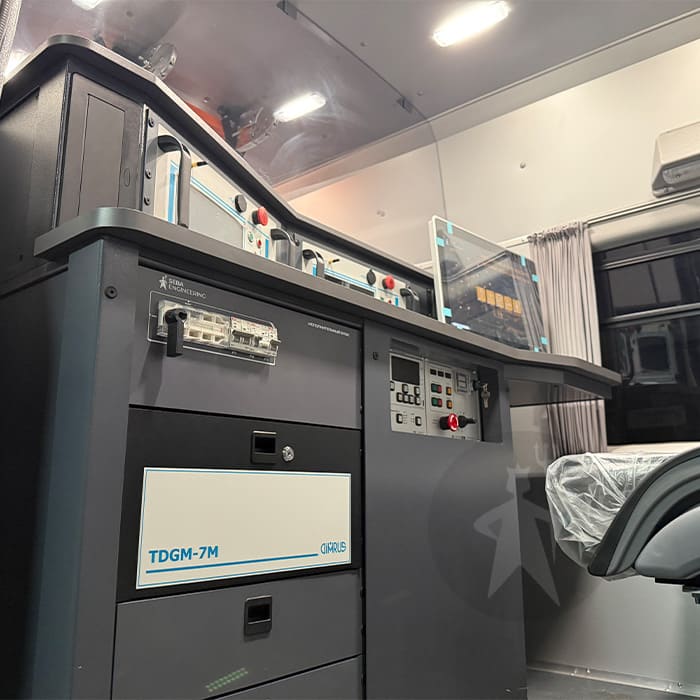

- Прибор TDGM-7M: Интегрированная система для автоматического контроля растворенных газов (DGA), влаги в масле и параметров нагрузки.
Дополнительно в ЭТЛ интегрирован прибор для контроля высоковольтных выключателей ПКВ/М7, который обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Заключение
Синергия опыта компании ООО «СЕБА ИНЖИНИРИНГ» в области мобильных лабораторий и инновационного оборудования компании ООО «Димрус» воплотилась в новом комплексном продукте - передвижной ЭТЛ, которая обеспечивает максимально глубокий анализ технического состояния парка трансформаторов, минимизируя риски аварийных выходов из строя.
