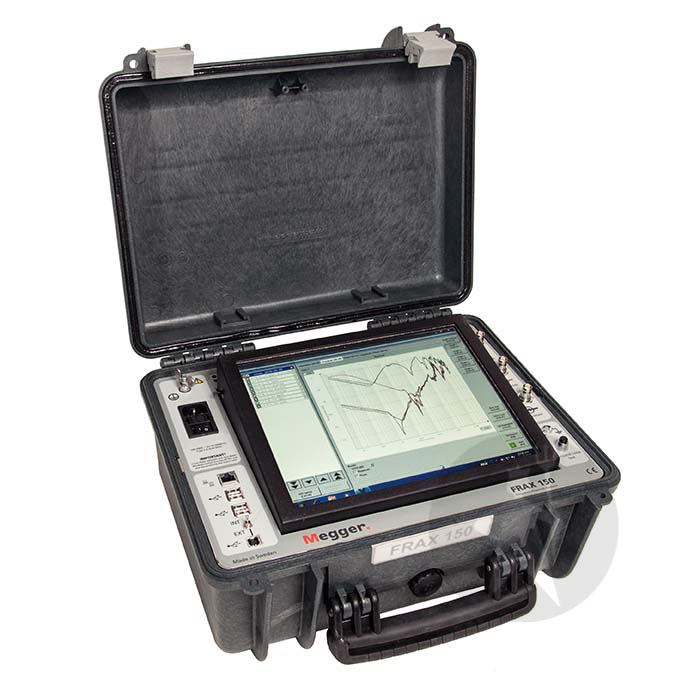

Анализатор частотного отклика FRAX 150
Цена по запросу
Производитель: Megger

FRAX 150

Анализатор частотного отклика

  • Самый большой динамический диапазон и точность в промышленности
  • Встроенный компьютер с мощной подсветкой экрана, которая позволяет работать даже при прямом солнечном свете
  • Максимально возможная повторяемость результатов с помощью надежной методики подключения кабелей и высокопроизводительных выходов
  • Поддерживает все международные стандарты для измерения SFRA
  • Расширенный анализ и поддержка принятия решения, встроенные в программное обеспечение
  • Импорт данных из других приборов FRA

Силовые трансформаторы сегодня являются наиболее критичными компонентами передающих и распределительных сетей. Отказы трансформаторов приводят к огромным затратам, на внеплановое техническое обслуживание из-за неожиданных выходов из строя. Важно избежать этих ошибок и сделать их тестирование и диагностику надежной и эффективной.

Система анализа частотных характеристик (SFRA) FRAX 150 обнаруживает потенциальные механические и электрические дефекты, которые не удается обнаружить другими способами. Крупные предприятия и сервисные организации использовали метод FRA более десяти лет. Измерение легко выполнить, получив уникальный "отпечаток пальца" трансформатора. Измерение по сравнению с эталонным "отпечатком пальца", дает точный ответ, есть ли механические изменения в трансформаторе или нет. Отклонения указывают на геометрические и/или электрические изменения в трансформаторе.

Система FRAX 150 выявляет следующее:

  • Деформация и смещение обмоток
  • Витковые замыкания и обрывы
  • Ослабление креплений
  • Повреждение креплений
  • Проблемы с сердечником
  • Частичное разрушение обмоток
  • Неправильное заземление сердечника
  • Смещение сердечника



Применение
Силовые трансформаторы сконструированы таким образом, чтобы противостоять механическим нагрузкам, возникающим при транспортировке или при работе.
Однако в ряде случаев механические усилия могут превысить предел прочности системы изоляции, что приводит к ослаблению ее диэлектрических функций.
Относительно быстрое испытание трансформатора в лаборатории даѐт точный ответ, можно ли трансформатор безопасно вернуть в эксплуатацию или требуется дальнейшая диагностика.

Основы метода
Трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и с этой точки зрения имеет сложную комплексную электрическую схему, которая имеет свою уникальную кривую отклика при подаче сигнала переменной частоты.
Метод частотных откликов базируется на сравнении между кривыми, которые
характеризуют изменения объекта.
Один тест состоит из множественных замеров с дискретно меняющимися частотами.

Практическое использование
Стандартное применение метода состоит из получения эталонной кривой (кривая-образец) в момент, когда трансформатор новый, или когда известно, что он находится в хорошем состоянии. Далее все последующие измерения сравниваются с эталонным, и по отклонениям определяется характер и степень неисправностей.

Это наиболее надежный метод при эксплуатации. Другое применение основано на получении общей эталонной кривой для серии трансформаторов одной конструкции и дальнейшей отбраковке по допустимым уровням отклонений.

Сравнительные тесты могут быть проведены: 1) до и после транспортировки; 2) после конкретного события; 3) до и после капитального ремонта; 4) для диагностирования неисправности.

Один проведенный частотный тест может определить проблемы в обмотках, которые невозможно выявить другими методами. Данный тест – это быстрый и эффективный способ выяснить, был ли причинен серьезный вред трансформатору, или его можно смело вводить в работу. Если была выявлена проблема, результаты теста будут основанием для выяснения характера неисправности и определения дальнейших ремонтных мероприятий.

Снятие эталонных характеристик всех сетевых трансформаторов является хорошим вложением средств – это сбережет время и деньги в случае возникновения аварийного события при определении его последствий.

Требования к параметрам окружающей среды



Рабочая температура:







от -20˚ до 50˚ С (-4 до 122˚ Ф),

Рабочая относительная влажность:

<90%, без конденсации

Температура хранения:

от -20 до 70˚ С

Относительная влажность при хранении:

<90% без конденсации

Стандарты CE:

EMC

LVD

2004/108/EC

2006/95/EC

Метод анализа частотных характеристик (FRA):

пошаговое изменение частоты (SFRA)

Диапазон частот:

0.1 Гц – 25 МГц, выбираемый пользователем

Количество точек:

По умолчанию 1046, Максимум – 32,000

Время измерения

По умолчанию 64 с, быстрое – 37 с. (20 Гц – 2 МГц)

Расположение точек:

логарифмическое, линейное, или их комбинация

Динамический диапазон / Минимальный уровень шума:

От +20 до -130 dB

Погрешность:

±0.5 дБ до -100 дБ (10 Гц – 10 МГц)

Ширина полосы пропускания по промежуточной частоте / время интегрирования:

выбирается пользователем (по умолчанию <10%)

Программное обеспечение (ПО):

FRAX для Windows 2000/XP/Vista

Соединение с ПК:

Гальванический изолированный порт USB

Интервал калибровки:

Максимум – 3 года

Стандарты:

Соответствует требованиям стандарта CIGRE, брошюра 342, ―Оценка механического состояния обмоток трансформаторов, используя метод частотных характеристик (FRA)‖ и китайского стандарта DL/T 911-2004, ―Метод частотных характеристик (FRA) обнаружения деформации обмоток силовых трансформаторов‖

Аналоговый выход



Каналы:





1

Диапазон изменения выходного напряжения стабилизированного источника тока:

0.2 – 24 В от пика до пика

Напряжение измерений при 50 Ом:

0.1 – 12 В от пика до пика

Выходной импеданс (полное сопротивление):

50 Ом

Защита:

защита от короткого замыкания

Аналоговые входы



Каналы:





2

Дискретизация:

Одновременная

Входной импеданс:

50 Ом

Частота дискретизации:

100 000 000 точек/с

Требования к ПК



Операционная система





Windows 2000, XP/Vista/7

Процессор

Pentium 500 МГц или выше

Оперативная память / память на жестком диске

256 Мб / 30 Мб свободного места или больше

Интерфейс

USB или беспроводной

Базовая комплектация:

  • сетевой кабель
  • кабель заземления
  • шинки
  • заземления
  • шинки заземления (изолированные)
  • С-струбцины
  • генераторный кабель
  • измерительный кабель
  • п блок
  • нейлоновый чехол
  • Шинки заземления с зажимами
  • сумка для тестовых проводов

Дополнительная комплектация:

  • Встроенный аккумулятор обеспечивает гибкость при выполнении тестов
  • FRAX Демо FDB101 является комплексной моделью трансформатора, который может быть использован для внутреннего обучения и демонстрации. Небольшой трансформатор однофазный блок с возможностью имитации нормального состояния и неисправности.
